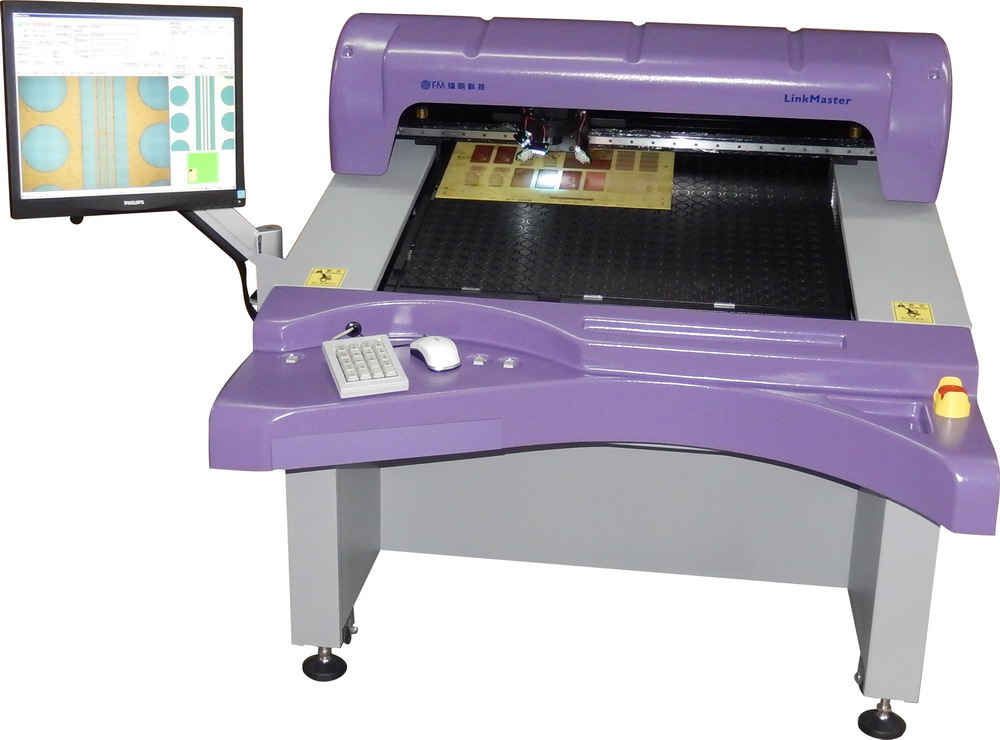

AOI多功能檢修站—LINKMASTER
超強的網絡聯接、可兼容聯接Orbotech、 Screen、Camtek、Optima（在線式） 、Machvision、Mania、UT（AVI）
AOI多功能檢修站 LINKMASTER的特點
特點一：超強兼容性
LINKMASTER可以與目前市場上的各種主流品牌AOI進行通訊，可以完全替代Orbotech、Camtek、Screen、Machvision、Optima、Mania的檢修站（VRS），生產管理者可以精確的、高效益的安排AOI設備的生產，大大提高AOI設備生產效率，同時大大降低了投資人的生產成本。
特點二：簡單實用的應用設計
LINKMASTER保持原有雙面檢查、定位缺點確認、CAM圖像實時對比等功能。還改進了自動對焦功能、靈活多樣的對位方式，使這些以前要進行復雜多變?cè)O(shè)定功能變得十分簡單。具有AOI使用經驗的操作員在經過一個小時的培訓后就可以獨立操作機器。

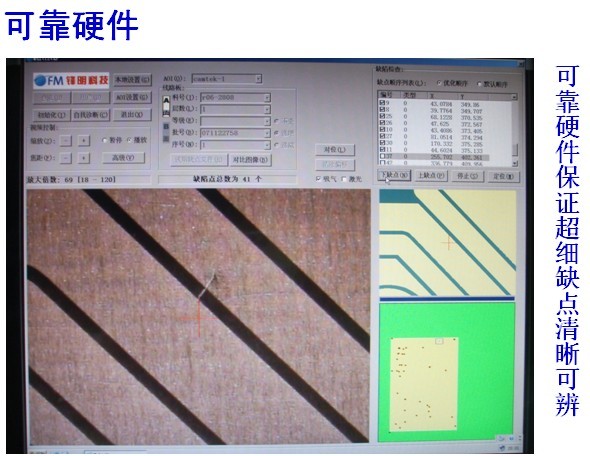

特點三：可靠的硬件配置
LINKMASTER運動系統全部采用進口部件，運動穩定，定位精度高。視頻系統采用國際知名品牌產品，同時配有高放大倍數的視頻系統，以及采用多角度LED可記憶數碼光源。
鋒明AOI多功能檢修站標準機LINKMASTER-SH的技術規格 Specifications（如有變動，請以我公司新的技術規格為準If any change occurs, please refer to our new specifications）：
|
Panel Type 板料類型
|
Inners、Outers、Resist、Flex PCB (內層、外層、干膜板、軟硬板)
|
|
Maximum Inspection Area
最大檢修尺寸
|
28in英寸*28 .5in英寸（Site positioning mode靠邊定位）
|
|
Panel Thickness
檢板厚度
|
0.05mm ~3.85mm（Thickness when CCD can auto focus，
CCD能自動對焦時檢板厚度：0.05mm ~3.85mm)；
|
|
Zoom Magnification Range放大倍數
|
25~110X
|
|
Minimum check line width/spacing
最小檢查線寬/線距
|
1.8mil/1.8 mil
|
|
Transition Time Between Defects
檢修速度
|
Maximum: 1 second ，Typical: 0.5 of a second
最大1S/defect缺陷點，通常情況下0.5S/defect缺陷點。
|
|
Confirmation method
確認方法
|
Real-time comparing CAM image and video image
視頻圖像與CAM圖像實時對比
|
|
Statistical table統計電子報表
|
Yes；有；可以分類統計（標準格式免費，定制格式需要收費）
|
|
AOI Systems Supported
可聯接的AOI品牌種類
|
Orbotech、Optima、Screen、Machvision、Camtek、Image、Eagle-eye、Testing（奧寶、奧蒂瑪、網屏、牧德、康代、宜美智、鷹眼、坦斯盯等） AOI
|
|
Check such function of table board
檢修臺面吸氣功能
|
Yes；有，分級吸氣
|
|
CCD自動對焦功能、自動對位功能
CCD has auto focus,automatic alignment
|
Yes；有
|
|
多組可調LED光源
|
3sets Higher lights高側燈+ 2sets Lower lights低側燈+1sets Ring lights環形燈+1sets UV lights UV紫外光燈
|
|
溫度、濕度要求
|
1.環境溫度: 26 ± 2°C； 2.相對濕度：≤80%
|
|
Physical Dimensions總尺寸
|
L1500*W1865*H1300
|
|
Weight 重量
|
350kg
|
|
Compressed air壓縮空氣
|
氣壓:6~8atm,0.5"高壓氣管,流量1CFM(28 升/分鐘)
|
|
Power supply電源
|
1Ø220VAC±10%、2.2KW
reliable earthing wire is required.必須有可靠接地線。
|
